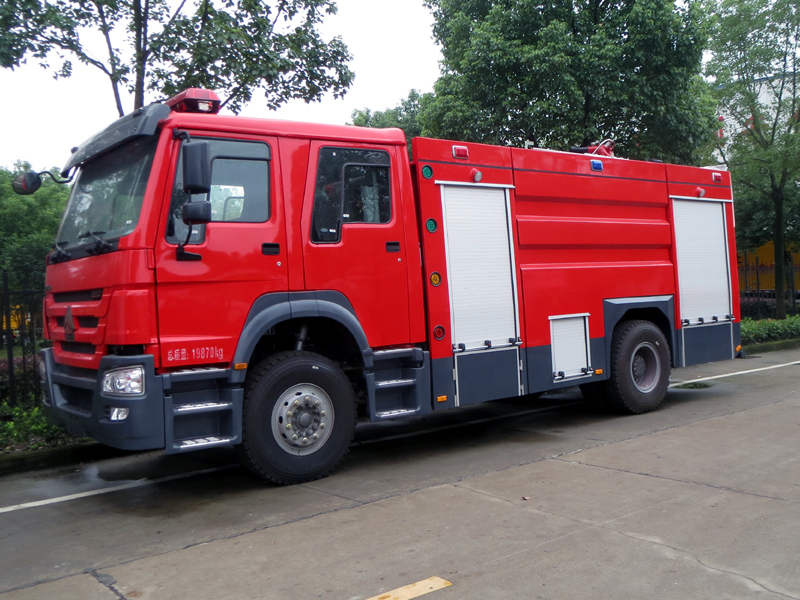

JDF5190GXFGP70/Z型泡沫消防車、JDF5190GXFGL70/Z型水罐消防車，采用重汽豪沃ZZ5207TXFV471GE5底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排，可乘坐2+4人,該車為外露罐結構，車身前部為器材箱（干粉罐，氮?dú)馄�，干粉系統）,中部為水罐，后部為泵房。載液罐體為優質碳鋼，內部噴涂環氧底漆及環氧瀝青漆，與底盤采用彈性連接，載水2800kg（PM80）/4700kg（SG80），泡沫液量1900kg（PM80），裝備了CB20.10/30.60型中低壓消防泵，額定流量60L/S，車頂安裝成都威斯特消防機械有限公司生產的PL48（GP70）或PS60W(GL70)型車用消防炮和PF30干粉炮。該車最大的特點是載液量大、操控性好、維修簡便。可廣泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救大型油類火災和一般物質火災。

整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2005第五階段限值的規定要求（國Ⅴ標準）；整車通過國家消防裝備質量監督檢驗中心檢測（報告編號：Zb201631223/24）并已列入工信部汽車新產品公告，CCCF正在申報中。

外廓尺寸

8880×2496×3630mm

最大總質量

19450kg

載液量

泡沫車載水2800kg，泡沫1900kg，水罐車載水4700kg；干粉：2立方

最高車速

95km/h

消防泵額定流量

60L/s  1.0MPa

消防炮額定流量

泡沫車：48L/s 1.0MPa 水罐車：60L/s  1.0MPa

消防炮射程

泡沫車：泡沫≥50m 水≥55m 水罐車：≥70m

比功率

248/19.25=12.88

接近角/離去角

19°/12°

型號

ZZ5207TXFV471GE5

制造商

中國重汽集團濟南卡車股份有限公司

發動機額定功率

248kw

發動機排量

6870ml

發動機排放標準

GB17691-2005國 = 5 \* ROMAN V

驅動形式

4×2

軸距

5000mm

最大允許總重

19250kg

最小轉彎半徑

≤19m

變速箱

手動

取力器

結構

平頭、四門，原裝雙排

司乘人員數

2+4人

駕駛員位置

左置

設備

原車儀表板處設置消防操作儀表板及警燈控制盒，加裝

1、警報器；

2、取力器控制開關及指示燈；

3、附加電源開關；

總體布置

整車由消防員乘員室和車身兩大部分組成，車身布置采用三分體式結構，前部為器材箱，中部為水罐，后部為水泵房，罐體為平行六面體廂式容罐。

結構

主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走，兩邊設翻轉踏板，防滑設計。(可根據用戶需求采用鋁合金方管焊接）

器材箱

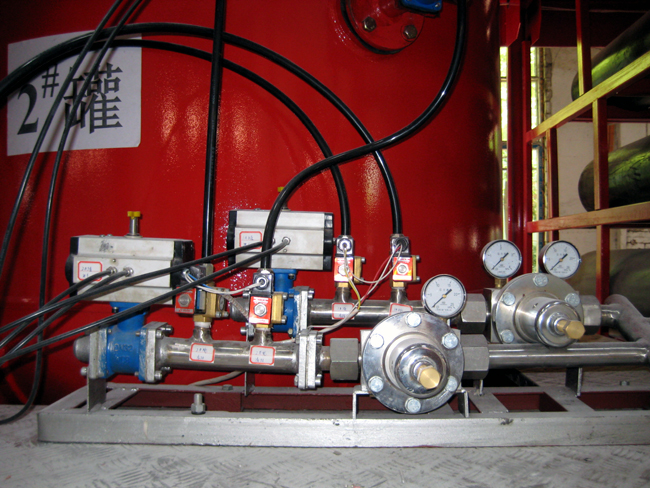

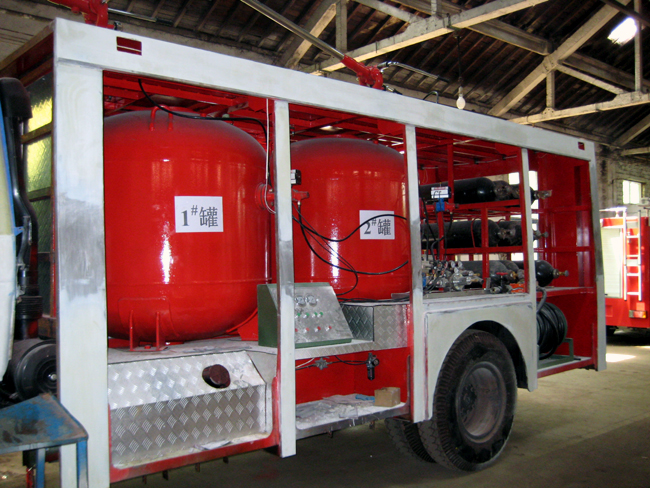

器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱內安裝干粉罐，氮?dú)馄考案煞巯到y(tǒng)。

泵房

泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材；車箱頂部放置吸水管及消防梯支架。

保溫位置：安裝燃油加熱器（根據客戶需求選裝）

爬梯及上車?yán)��?/span>

后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車?yán)�手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。

2、水罐

容量

2800kg（GL70）/4.7kg（GL70）

材質

優質碳鋼，厚度為5mm(可根據用戶需求采用不銹鋼、PP材質制作）

罐體固定

與底盤車架彈性連接

罐體設置

人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置

溢流口：設DN65溢流口1個

放余水口：設1個DN40水罐放余水口，配球閥

注水口：在水罐左右兩側各接1只DN80接口

進出水口：設1個水罐到水泵進水管，DN150閥門，可氣動、手動控制，設1個水泵至水罐充水管，DN65閥門，可氣動、手動控制

容量

1.9000kg（GP70）

材質

優質碳鋼，厚度為5mm(可根據用戶需求采用不銹鋼、PP材質制作）

罐體固定

與底盤車架彈性連接

罐體設置

人孔：設DN460人孔1個，帶有快速鎖定/開啟、自動泄壓裝置

溢流口：設DN40溢流口1個

放余液口：設1個DN40泡沫罐放余液口

出泡沫口：設1個DN40泡沫罐到水泵出泡沫管

型號

CB20.10/30.60型中低壓車用消防泵

形式

中低壓離心式

額定流量

60L/s @1.0MPa 30L/s @2.0MPa

出口額定壓力

1.0MPa

最大吸深

7m

引水裝置

自帶滑片泵

引水時間

最大吸深時≤50s

管道材質

優質無縫鋼管

吸水管路

泵房后側設一個DN150吸水口

注水管路

水罐左右兩側各設一個DN80注水口，泵房?jī)?nèi)設置1個DN65水泵向罐內注水管路

出水管路

泵房左右兩側各設2個DN65及1個DN80出水口，帶截止閥和捫蓋

冷卻水管路

配有冷卻取力器的冷卻水管路及控制閥

型號

PS50W

制造商

成都威斯特消防機械有限公司

回轉角度

360°水平回轉

最大仰/俯角

俯角≤-15°，仰角≥+45°

流量

60L/S

射程

≥70m

型號

PL48

制造商

成都威斯特消防機械有限公司

回轉角度

360°水平回轉

最大仰/俯角

俯角≤-15°，仰角≥+45°

流量

48L/S

射程

泡沫≥50m 水≥55m

型號

PF30

控制類型：

電、氣動操作手動操作

材質：

耐腐蝕材料

噴射強度：

30kg/s

工作壓力：

1.4Mpa

1套干粉卷盤，長30m，通徑DN25、帶干粉槍，手動卷繞。

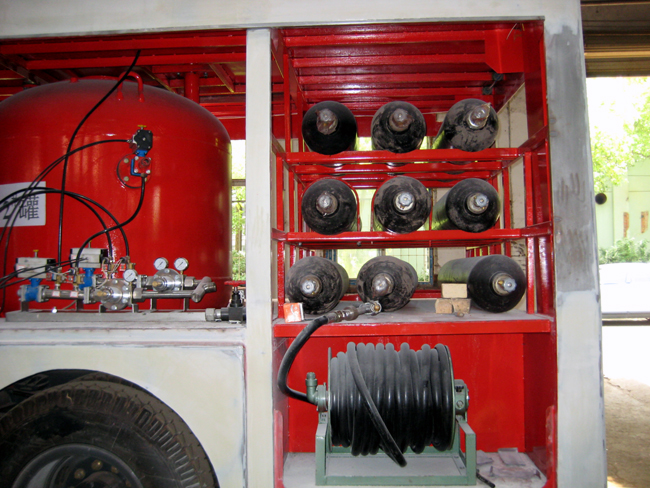

氮?dú)馄繑?shù)量：

6（滿足干粉使用，帶鋼瓶架），設計符合GB5099規定

容量：

70L

填充壓力：

15Mpa

充氣時間：

45s,設有集中充氣接口

1套干粉卷盤，長30m，通徑DN25、帶干粉槍，手動卷繞。

駕駛室內控制

水泵脫掛檔、警燈警報、照明及信號裝置控制等

泵室內控制

上裝總電源開關、參數顯示、狀態顯示

附加電氣

設獨立電路

輔助照明

消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等

頻閃燈

車身兩側安裝紅、藍兩色頻閃燈

警示裝置

長排全紅警燈，安裝在駕駛室頂部

警報器，其控制盒在駕駛員前下方

火場照明

上裝后部安裝35W消防探照燈1個

面漆

優質國產漆

顏色

車體外表面主色為RO3消防紅

1

按照消防實戰需要，根據消防操作程序，就近取放。

2

使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。

3

標示醒目，多人操作，互不干涉。
